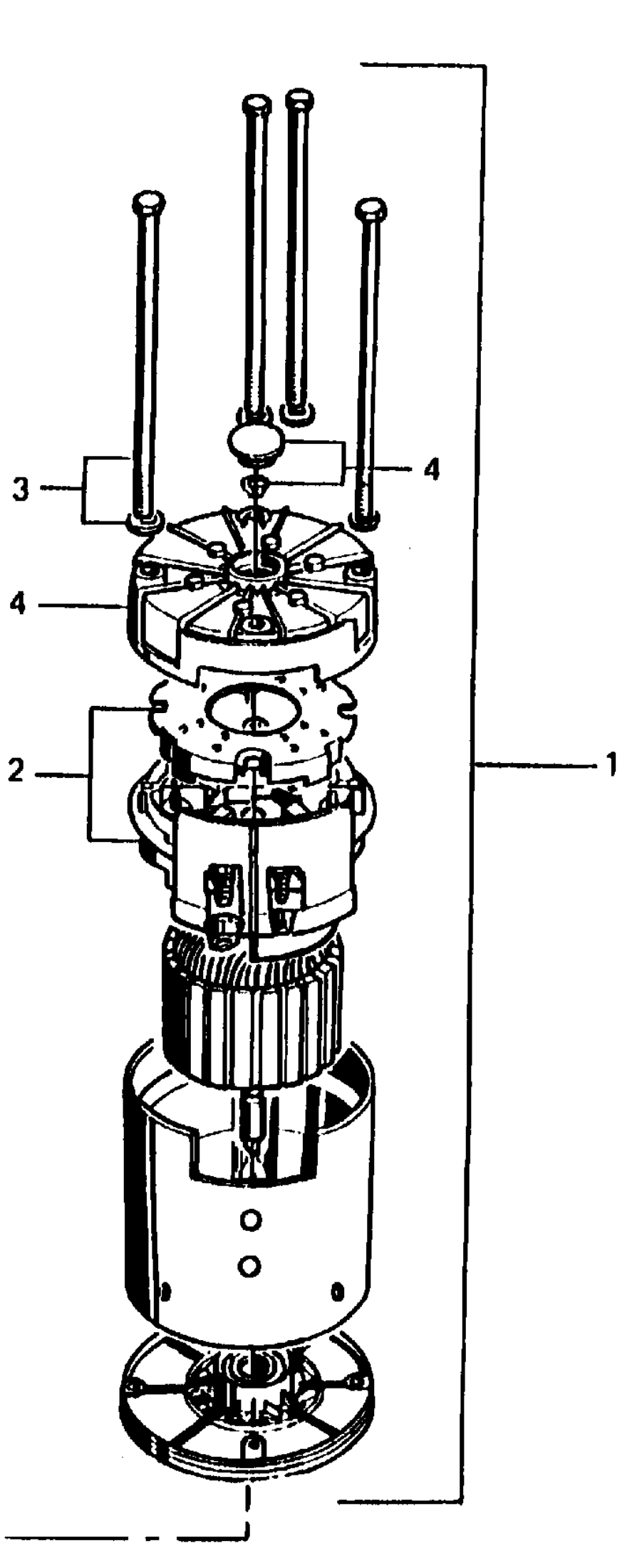

003.981.07.03 · pump aggregat · Схема 3: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 003.981.07.03 · pump aggregat · Схема 2

Следующая деталь

003.981.07.03 · pump aggregat · Схема 4 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	003.981.07.03	pump aggregat	POS.1->20	Кол-во: 1	Купить
	Поз. 1	000.976.11.76	traction motor	POS.2->4	Кол-во: 1	Купить
	Поз. 2	360.357.45.11	bridge connecting	-	Кол-во: 1	Купить
	Поз. 2	003.971.81.05	brush carbon	-	Кол-во: 1	Купить
	Поз. 3	000.901.52.00	hexagon screw	-	Кол-во: 1	Купить
	Поз. 4	361.357.05.00	shield bearing	-	Кол-во: 1	Купить
	Поз. 5	361.232.21.00	disc engaging	-	Кол-во: 1	Купить
	Поз. 6	360.441.90.00	hydraulic pump	POS.7->18	Кол-во: 1	Купить
	Поз. 7	360.422.00.00	container/tank	POS.8-9	Кол-во: 1	Купить
	Поз. 8	000.903.31.92	screw plug	-	Кол-во: 1	Купить
	Поз. 9	000.963.90.58	O-ring	-	Кол-во: 1	Купить
	Поз. 10	360.446.30.00	joint screw	POS.11-12	Кол-во: 1	Купить
	Поз. 11	000.963.01.07	O-ring	-	Кол-во: 1	Купить
	Поз. 12	000.983.02.19	filter	-	Кол-во: 1	Купить
	Поз. 13	003.940.13.01	check valve assy.	-	Кол-во: 1	Купить
	Поз. 14	003.944.13.10	pressure relief valve	-	Кол-во: 1	Купить
	Поз. 15	003.944.13.00	pressure relief valve	-	Кол-во: 1	Купить
	Поз. 16	360.440.36.00	return pipe line assy.	POS.16-17	Кол-во: 1	Купить
	Поз. 17	000.983.11.25	oil filter ASPIRATION	-	Кол-во: 1	Купить
	Поз. 18	360.440.35.00	pressure line assy.	-	Кол-во: 1	Купить
	Поз. 19	000.973.60.30	magnet	-	Кол-во: 1	Купить
	Поз. 20	000.972.17.01	ignition coil	-	Кол-во: 1	Купить
