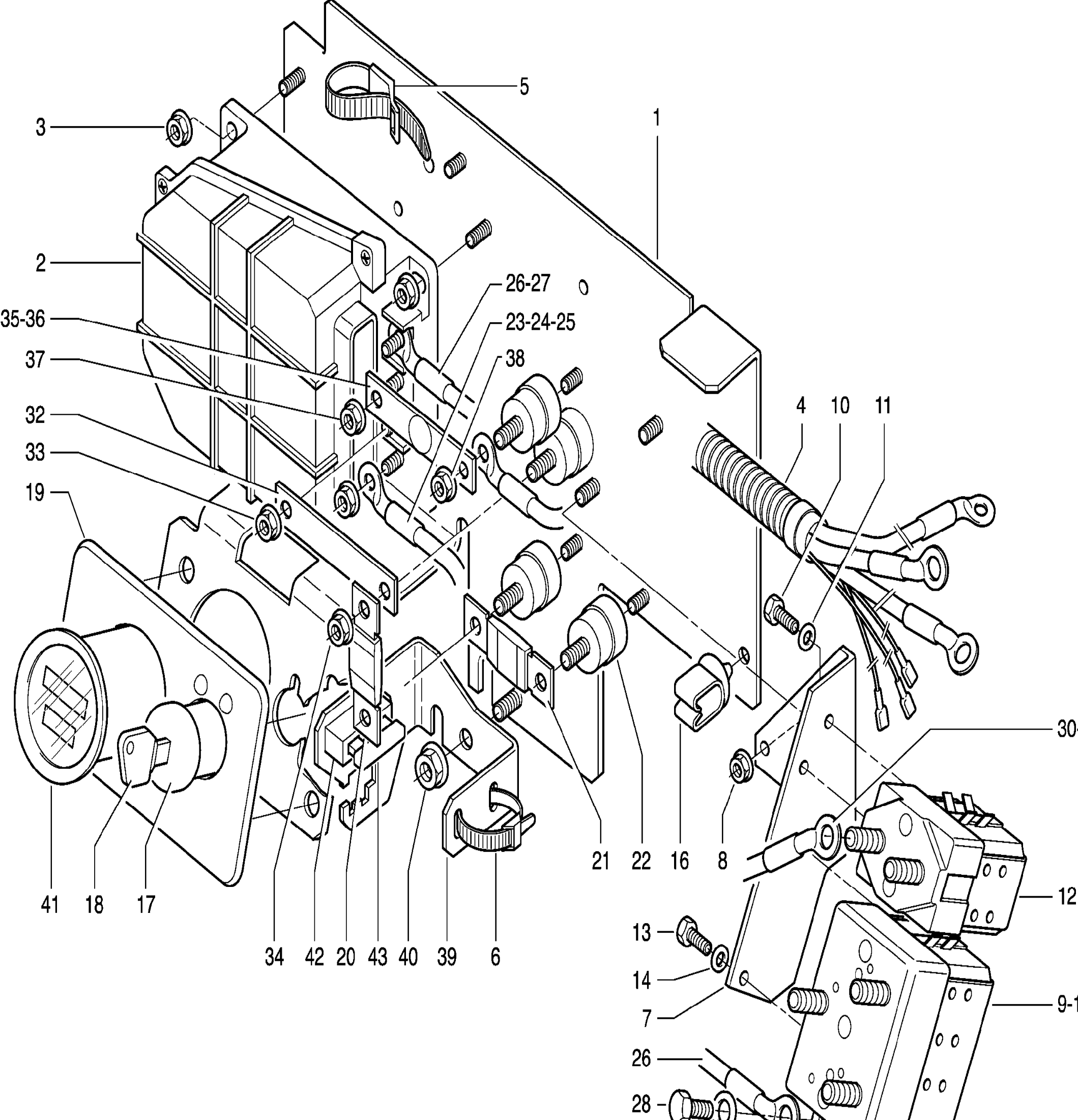

360.360.50.41 · electr. controls assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.360.50.28 · electr. controls assy. · Схема 2

Следующая деталь

360.360.50.41 · electr. controls assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.360.50.41	electr. controls assy.	POS.1->40	Кол-во: 1	Купить
	Поз. 1	360.360.22.19	beam support assy.	-	Кол-во: 1	Купить
	Поз. 2	390.360.86.60	traction control assy.	-	Кол-во: 1	Купить
	Поз. 2	390.360.96.60	exch.traction control assembly	-	Кол-во: 1	Купить
	Поз. —	000.938.09.78	label pour LDC	-	Кол-во: 1	Купить
	Поз. 3	000.904.02.03	nut hexagon	-	Кол-во: 4	Купить
	Поз. 4	360.381.03.28	harness	-	Кол-во: 1	Купить
	Поз. 5	7.9149.50.985	tie cable	-	Кол-во: 3	Купить
	Поз. 6	7.9149.50.932	tie cable 9,7x132	-	Кол-во: 2	Купить
	Поз. 7	360.363.14.31	support	-	Кол-во: 1	Купить
	Поз. 8	000.904.02.03	nut hexagon	-	Кол-во: 2	Купить
	Поз. 9	7.9156.92.029	contactor	see sep. list	Кол-во: 1	Купить
	Поз. 10	9.008.311.093	hexagon screw M 5X8 8.8 A2C	-	Кол-во: 4	Купить
	Поз. 11	000.914.70.05	washer 5X12X1,1-A2C	-	Кол-во: 4	Купить
	Поз. 12	7.9156.92.540	contactor	see sep. list	Кол-во: 1	Купить
	Поз. 13	9.008.311.091	hexagon screw M5X6 8.8 A2C	-	Кол-во: 4	Купить
	Поз. 14	000.914.70.05	washer 5X12X1,1-A2C	-	Кол-во: 4	Купить
	Поз. 15	000.904.02.03	nut hexagon	-	Кол-во: 2	Купить
	Поз. 16	000.955.26.01	clip cable	-	Кол-во: 1	Купить
	Поз. 17	7.9154.92.618	key switch	-	Кол-во: 1	Купить
	Поз. 18	003.973.04.04	wrenche	-	Кол-во: 1	Купить
	Поз. 19	360.363.17.01	protective cover	-	Кол-во: 1	Купить
	Поз. 20	7.9160.90.932	fuse D-150A orange	-	Кол-во: 1	Купить
	Поз. 21	7.9160.90.931	fuse D-100A jaune	-	Кол-во: 1	Купить
	Поз. 22	7.9164.99.011	potentiometer	-	Кол-во: 4	Купить
	Поз. 23	003.977.64.72	cable electric	3A1/1K11/12-2	Кол-во: 1	Купить
	Поз. 24	000.904.02.03	nut hexagon	-	Кол-во: 1	Купить
	Поз. 25	000.904.02.01	nut hexagon	-	Кол-во: 1	Купить
	Поз. 26	003.977.64.71	cable electric	-	Кол-во: 1	Купить
	Поз. 27	000.904.02.03	nut hexagon	-	Кол-во: 1	Купить
	Поз. 28	9.008.311.177	hexagon screw M8X16 8.8 A2C	-	Кол-во: 1	Купить
	Поз. 29	000.914.70.09	washer 8x16X1,4-A2C	-	Кол-во: 1	Купить
	Поз. 30	003.977.64.13	cable electric	-	Кол-во: 1	Купить
	Поз. 31	000.904.02.01	nut hexagon	-	Кол-во: 1	Купить
	Поз. 32	7.9135.95.322	rail conductor	-	Кол-во: 1	Купить
	Поз. 33	000.904.02.03	nut hexagon	-	Кол-во: 1	Купить
	Поз. 34	000.904.02.01	nut hexagon	-	Кол-во: 1	Купить
	Поз. 35	000.918.51.56	plate joining	-	Кол-во: 1	Купить
	Поз. 36	000.905.38.00	nut rivet	-	Кол-во: 1	Купить
	Поз. 37	000.904.02.03	nut hexagon	-	Кол-во: 1	Купить
	Поз. 38	000.904.02.01	nut hexagon	-	Кол-во: 1	Купить
	Поз. 39	360.363.14.25	support	-	Кол-во: 1	Купить
	Поз. 40	9.210.281.110	nut hexagon M 8 8 - A2C	-	Кол-во: 1	Купить
	Поз. 41	7.9172.94.030	meter service hour LINDE	-	Кол-во: 1	Купить
	Поз. 42	7.9190.95.004	supplies	-	Кол-во: 1	Купить
	Поз. 43	7.9190.86.804	fuse element	7,5A	Кол-во: 1	Купить
	Поз. 43	7.9160.40.006	fuse 15A	COLD STORE	Кол-во: 1	Купить
