51137321 · Электрооборудование, фары S5/S6 (48V): детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51093394 · монтажн.плата, электр. · Схема 4

Следующая деталь

51158788 · электрич. Система SP/MP · Схема 1 →

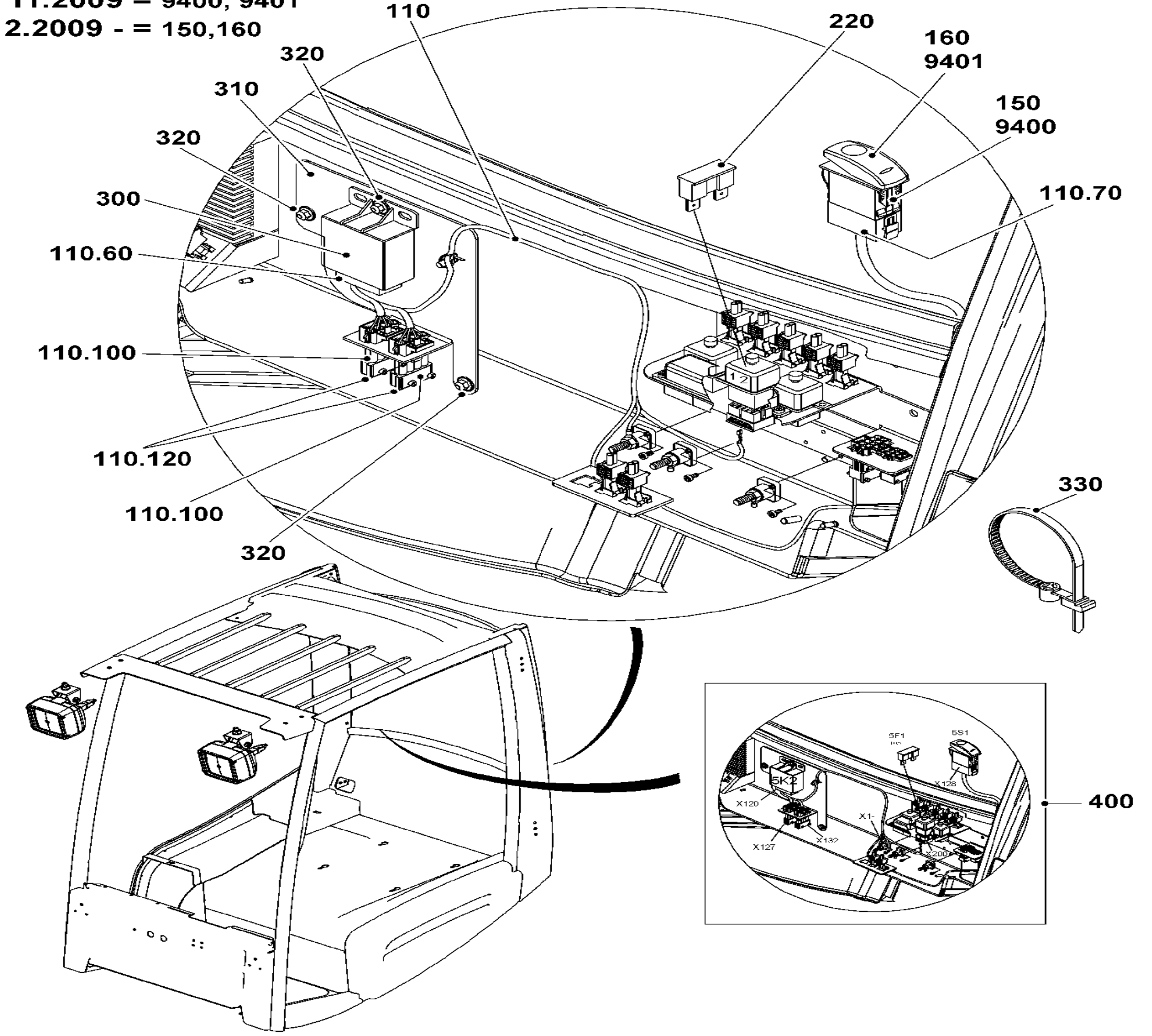

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51137321	Электрооборудование, фары S5/S6 (48V)	Кол-во: 1	Купить
	Поз. 110	51105498	комплект кабелей	Кол-во: 1	Купить
	Поз. 110.60	00024674	корпус разъема	Кол-во: 1	Купить
	Поз. 110.70	50106650	отверстие корпуса	Кол-во: 1	Купить
	Поз. 110.100	50129595	корпус разъема 4 polig/ST	Кол-во: 2	Купить
	Поз. 110.120	50130114	уплотнение	Кол-во: 2	Купить
	Поз. 150	51128414	переключатель	Кол-во: 1	Купить
	Поз. 160	51128181	Symbolplatte, Arbeitsscheinwerfer	Кол-во: 1	Купить
	Поз. 220	28528530	предохранитель 10A/80V	Кол-во: 1	Купить
	Поз. 300	51057375	модуль реле	Кол-во: 1	Купить
	Поз. 310	51113685	держатель	Кол-во: 1	Купить
	Поз. 320	04668473	гайка	Кол-во: 3	Купить
	Поз. 330	04615048	держатель кабеля	Кол-во: 1	Купить
	Поз. 400	51113676	Schild, El. Komponenten Optionen	Кол-во: 1	Купить
	Поз. 9400	51113064	переключатель	Кол-во: 1	Купить
	Поз. 9401	51060906	Symbolplatte, Arbeitsscheinwerfer	Кол-во: 1	Купить
