51097698 · Установочные детали, дверь отсека АКБ 118°: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51096156 · Установочные детали, дверь отсека АКБ

Следующая деталь

51155512 · крышка батареи 440Ah/RAL1028/118° →

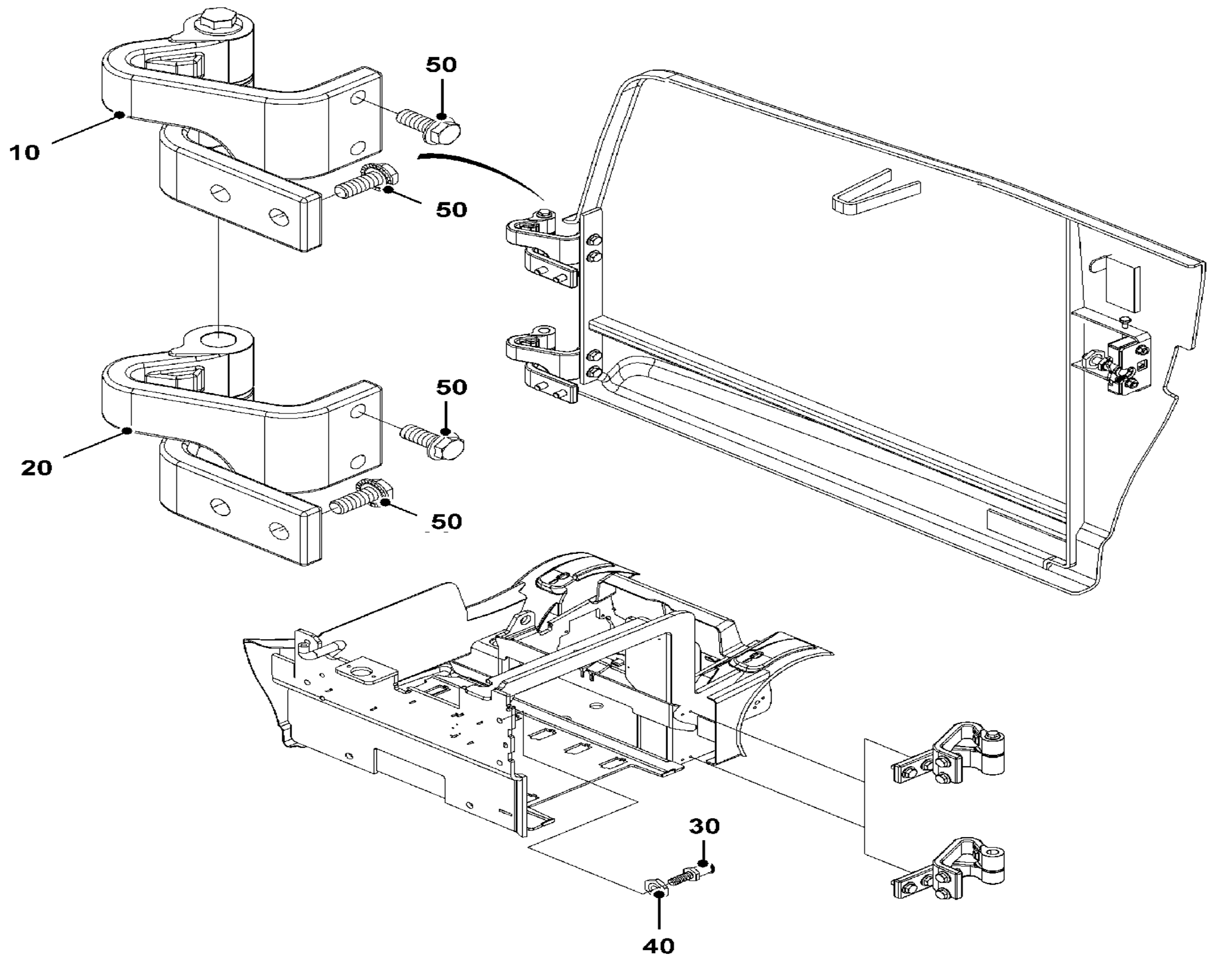

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51097698	Установочные детали, дверь отсека АКБ 118°	Кол-во: 1	Купить
	Поз. 10	51097177	шарнир ob/118°	Кол-во: 1	Купить
	Поз. 20	51097178	шарнир ut/118°	Кол-во: 1	Купить
	Поз. 30	51095181	болт	Кол-во: 1	Купить
	Поз. 40	51095182	резьбовая вставка	Кол-во: 1	Купить
	Поз. 50	50021303	винт	Кол-во: 8	Купить
