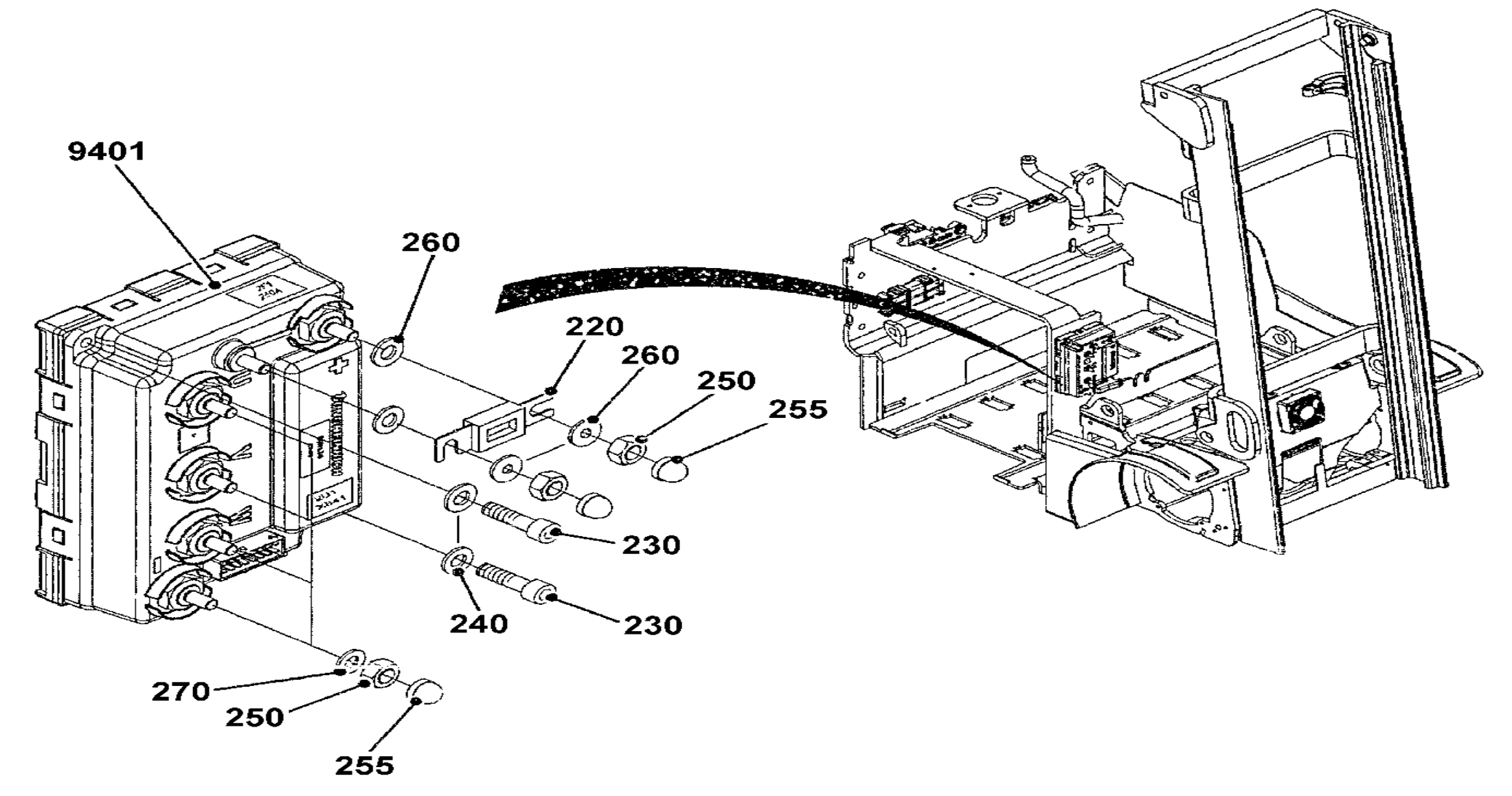

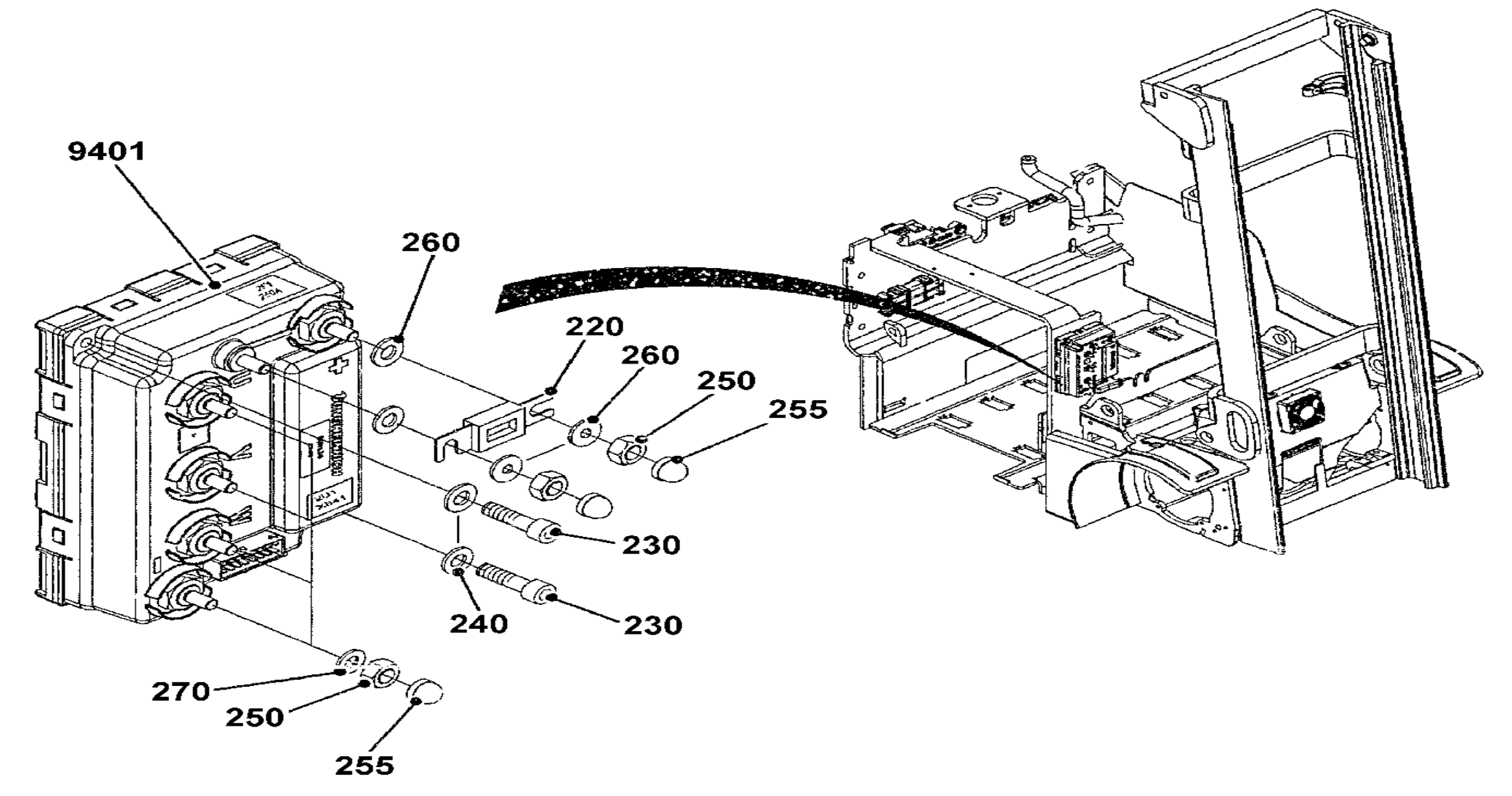

51093394 · монтажн.плата, электр. · Схема 2: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51093394 · монтажн.плата, электр. · Схема 1

Следующая деталь

51093394 · монтажн.плата, электр. · Схема 3 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51093394	монтажн.плата, электр.	Кол-во: 1	Купить
	Поз. 20	05052813	предохранитель 250A	Кол-во: 2	Купить
	Поз. 30	51094704	радиатор	Кол-во: 1	Купить
	Поз. 40	51093403	медный мост	Кол-во: 1	Купить
	Поз. 50	51093400	медный мост	Кол-во: 1	Купить
	Поз. 70	24200710	винт M6x35	Кол-во: 4	Купить
	Поз. 80	25501510	шайба 6,4	Кол-во: 4	Купить
	Поз. 90	52005244	винт	Кол-во: 1	Купить
	Поз. 110	52023288	гайка	Кол-во: 12	Купить
	Поз. 115	52023226	манжета	Кол-во: 12	Купить
	Поз. 120	52023381	шайба	Кол-во: 8	Купить
	Поз. 130	52023290	шайба	Кол-во: 6	Купить
	Поз. 220	05052813	предохранитель 250A	Кол-во: 1	Купить
	Поз. 230	24200710	винт M6x35	Кол-во: 2	Купить
	Поз. 240	25501510	шайба 6,4	Кол-во: 2	Купить
	Поз. 250	52023288	гайка	Кол-во: 6	Купить
	Поз. 255	52023226	манжета	Кол-во: 6	Купить
	Поз. 260	52023381	шайба	Кол-во: 4	Купить
	Поз. 270	52023290	шайба	Кол-во: 5	Купить
	Поз. 320	25300970	гайка M6	Кол-во: 3	Купить
	Поз. 325	25501510	шайба 6,4	Кол-во: 3	Купить
	Поз. 330	00000051	винт	Кол-во: 5	Купить
	Поз. 340	25501510	шайба 6,4	Кол-во: 5	Купить
	Поз. 345	27213410	колпачок M6	Кол-во: 5	Купить
	Поз. 420	04668473	гайка	Кол-во: 1	Купить
	Поз. 9400	51057211	блок управления AS4807i.F/H.	Кол-во: 2	Купить
	Поз. 9401	51057211	блок управления AS4807i.F/H.	Кол-во: 1	Купить
	Поз. 9403	51057209	группа управл.движ., рулев.управление AS4803z	Кол-во: 1	Купить
	Поз. 9404	51091482	интерфейная плата MFC02 Master	Кол-во: 1	Купить
