51122745 · тормоз: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51210895 · тормоз

Следующая деталь

51097125 · рулевое колесо kpl. →

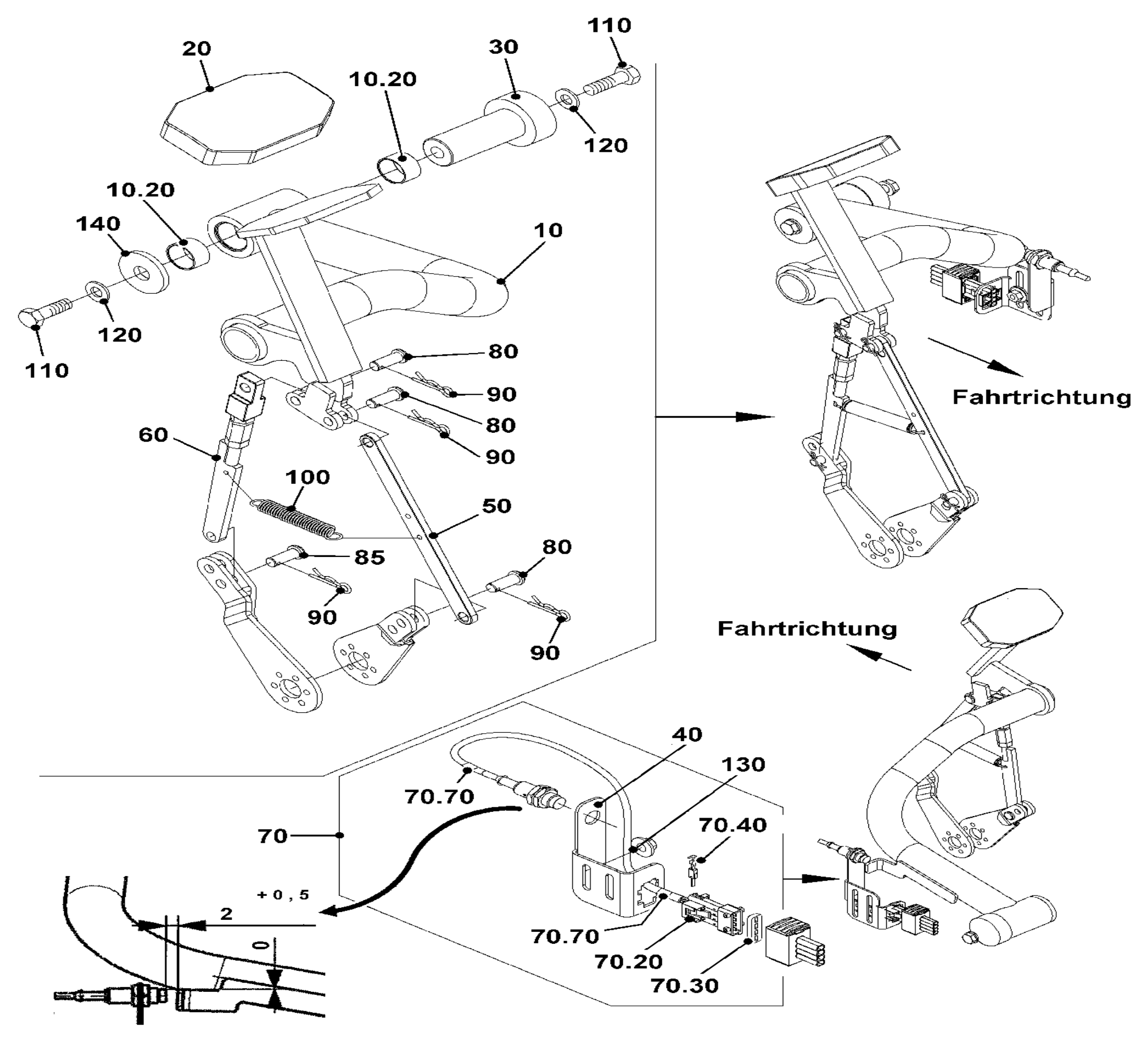

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51122745	тормоз	Кол-во: 1	Купить
	Поз. 10	51122335	педаль, тормоз	Кол-во: 1	Купить
	Поз. 10.20	26918461	втулка подшипника	Кол-во: 2	Купить
	Поз. 20	51125774	резиновая педаль 95mm	Кол-во: 1	Купить
	Поз. 30	51093801	болт	Кол-во: 1	Купить
	Поз. 40	51093993	кронштейн, датчик	Кол-во: 1	Купить
	Поз. 50	51093895	сцепление	Кол-во: 1	Купить
	Поз. 60	51122750	шток	Кол-во: 1	Купить
	Поз. 70	51096078	стартер	Кол-во: 1	Купить
	Поз. 70.20	50129595	корпус разъема 4 polig/ST	Кол-во: 1	Купить
	Поз. 70.30	50130114	уплотнение	Кол-во: 1	Купить
	Поз. 70.40	52024157	контактный пин	Кол-во: 3	Купить
	Поз. 70.70	00025781	кабель- указатель	Кол-во: 2	Купить
	Поз. 80	51095006	болт	Кол-во: 4	Купить
	Поз. 85	51125810	болт	Кол-во: 1	Купить
	Поз. 90	50298134	фиксатор пружинный нагруженный	Кол-во: 5	Купить
	Поз. 100	51122762	пружина	Кол-во: 1	Купить
	Поз. 110	24002410	винт M8x25	Кол-во: 2	Купить
	Поз. 120	00000614	шайба	Кол-во: 2	Купить
	Поз. 130	04668473	гайка	Кол-во: 2	Купить
	Поз. 140	50051906	регулировочная шайба	Кол-во: 1	Купить
